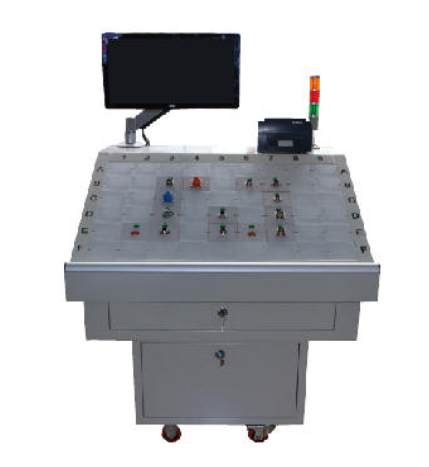

BKGA智能向導機

BKGA(Guided Assembly）系列智能向導機是博基興業公司新研發的線束生產智能輔助裝配利器。可訊速無誤地智能定位雜亂無序的線序線號，引導工人將正確線號插入到相應的連接器管腳，解決線束生產裝配過程中工人需要花費大量時間和精力尋找正確線序和線號的生產裝配問題。

系統可按照裝配工藝自動指導工人按步驟完成線纜生產任務。通過圖像、指示燈、影音等提示方式，保證整個線束生產過程準確無誤，不僅提高生產速度，還可以避免誤配錯接、漏接等常見裝配錯誤，做到邊生產邊檢測，有效避免線束返工現象，提高生產效率和質量。

功能概述

● 便攜式設計，工業導軌安裝，觸摸屏操作，方便工人使用。

● 三維支架桌面安裝，節省操作空間。

● 圖形化向導方式，通過連接器圖像及動畫顯示正確的連接器焊點。

● 真人語音報線號及錯誤提示，減輕工人勞動強度。

● 支持線束生產裝配的各種模式，包括無序模式及有序生產模式。

● 向導生產和檢測一體化設計，保證裝配的正確性，防止錯誤發生，避免返工現象。

● 可以自定義線束生產工藝及順序，系統會根據預先設定的工藝指導工人完成生產。

● 測試生產行為有記錄，便于查詢和統計。

技術指標

型號	通道	電源	屏幕規格	重量（Kg）	尺寸（mm）

BKGA-256	256	100V~240V	10.1inch 1280*900	3.5	31022080
BKGA-512	512			5	310260120

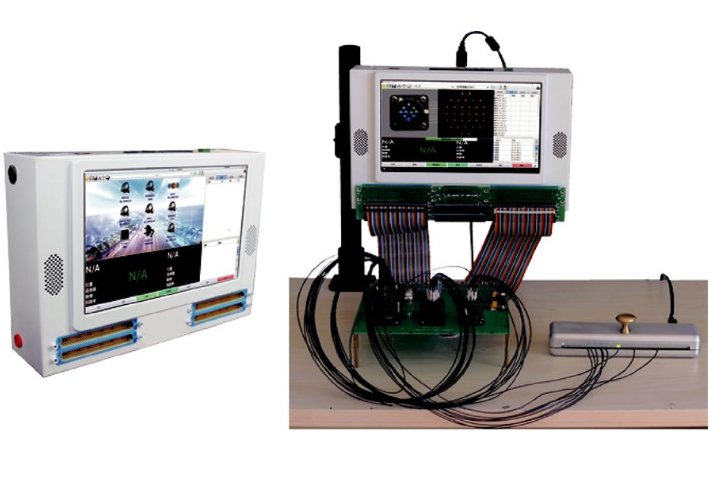

BKWF系列高精密線束檢測儀

BKWF系列高精密線束檢測儀，在測試模式上不僅可以兩線制工作，也可以四線制工作，可以避免轉接工裝造成的測量誤差，讓導通測量可以精確到毫歐級。BKWF系列可以廣泛應用于連接器制造業,精密線束加工等需要高精度控制導通電阻的相關企業，為各種線束、線纜的安全性、精確性提供檢測，是檢測各種線束，線纜品質的先進的線束檢測儀。

BKWF系列測試電壓范圍覆蓋DC 5V-1500V，單機測試通道覆蓋128-2048通道，提供豐富的配件，并可以按照用戶需求定制生產適配器，廣泛應用于生產線檢測，可以自動輸出合格標簽條碼，測試記錄自動存儲在云服務器上。

功能概述

● 精密四線制量測功能，測量電阻可以精確到1mΩ.

● 自學習測試功能：檢測未知線纜線束的連接關系及精確電阻值；

● 導通功能：導線的通路、短路、斷路、插針錯位、連接不良等造成的連接關系混亂；

● 絕緣測試功能：自動完成多點的絕緣測試，升壓時間、測試時間均可調，測試電壓DC50V遞增；快速測試線與線間、線與殼體間絕緣電阻；

● 耐壓測試功能：自動完成多點的耐壓測試，升壓時間、測試時間均可調，測試電壓AC50V遞增；快速測試線與線間、線與殼體間漏電流；

● 查線號測試功能：輔助裝配，可迅速查找節點準確線序線號；

● 電子元器件測試功能：完成二極管、電阻、電容、電感的測試；

● 測試報告自動記錄功能；

● 復雜系統可以支持分系統進行線束測試。

技術指標

測試項	參數	最小	最大	精度
測試項	參數	最小	最大	精度
導通短斷測試	導通電阻	0.001Ω	10Ω	±1%±0.01Ω
		10Ω	100Ω	±1%
		100Ω	500KΩ	±1%
		500KΩ	2MΩ	±1%
	短路電阻	1Ω	100KΩ	±1%
元器件測試	極管正向壓降	0.1V	5V	±1%±0.01V
	極管反向漏電流	1uA	200mA	±1%±0.1uA
	電容（選配）	100pF	1000uF	±5%
	電感（選配）	10uH	100mH	±5%
	電阻	0.001Ω	10Ω	±1%±0.01Ω
		0.001Ω	10Ω	±1%±0.01Ω
		10Ω	100Ω	±1%
		100Ω	500KΩ	±1%
		500KΩ	2MΩ	±1%
絕緣電阻	絕緣電阻范圍	100KΩ	500MΩ	±5%
		500MΩ	1000MΩ	±5%
		1000MΩ	3000MΩ	±10%
	DC電壓	DC100V	DC1000V	±5%
	DC電壓	DC100V	DC1000V	±5%
	上升時間	100ms	60s	±1ms
	電壓保持時間	100ms	999s	±1ms
	檢測電流	10uA	5mA	±5%
耐壓測試	AC電壓	AC100V	AC1000V	±5%
	DC電壓	DC100V	DC1500V	±5%
	上升時間	500ms	60s	±1ms
	上升時間	500ms	60s	±1ms
	電壓保持時間	500ms	999s	±1ms
	檢測電流	10uA	10mA	±5%

規格指標

型號系列

電源

環境

屏幕規格

重量(Kg)

長*寬*高（mm）

BKWF-8128/8256/81024

110V~240V

50Hz/60Hz

存儲溫度：-20℃ ~ +60℃

使用溫度： -10℃ ~+50℃

測試精度條件：在開機預熱30分鐘后和環境相對濕度低于50%

高度：3000米

最大相對濕度：90%在溫度為31℃

10.1英寸1280*800

12.2

（跟配置有關）

400*411*200

BKWF-92048/94096

15.6英寸1920*1080

（跟配置有關）

545*446*390

BKWF系列主要型號

型號

通道數

功能說明

分布式

測試項目

絕緣電壓

BKWF-8XXX

128~4096

短斷路、絕緣,耐壓測試

不支持

電阻、二極管、絕緣，耐壓

DC1000V

AC1000V

BKWF-9XXX

2048~4096

短斷路、絕緣,耐壓測試

不支持

電阻、二極管、絕緣，耐壓

DC1000V

AC1000V

說明：每個型號系列可選通道分別為128、256、512、1024、2048、4096.

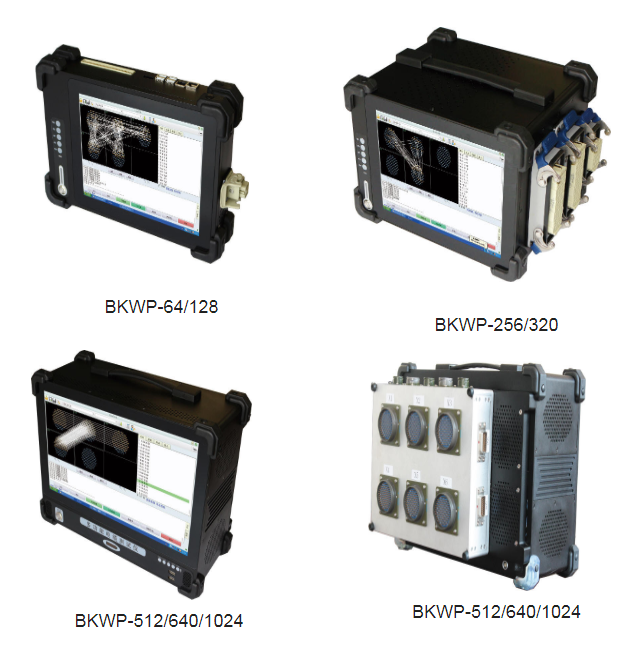

BKWP便攜式系列

BKWP系列主要面向需要現場線束搶修，維護，測試等工作而設計的便攜式測試儀器，內置鋰電池和計算機，可連續工作8小時以上。BKWP系列主要由BKWP-64/128, BKWP-256/320, BKWP-512/640/1024三款產品組成，單機測試通道覆蓋64通道到1024通道，可以快速進行電纜的短斷路，絕緣電阻等測試，移動便攜的特點非常適合線纜線束的設備現場搶修，維護，測試等工作，支持多機聯網測試模式，通過聯機電纜多臺測試儀可以協同工作，滿足現場分布式電纜測試需求。

功能概述

● 自學習測試功能：檢測未知線纜線束的連接關系及精確電阻值；

● 導通功能：導線的通路、短路、斷路、插針錯位、連接不良等造成的連接關系混亂；

● 絕緣測試功能：自動完成多點的絕緣測試，升壓時間、測試時間均可調，測試電壓DC50V遞增；快速測試線與線間、線與殼體間絕緣電阻；

● 查線號測試功能：輔助裝配，可迅速查找節點準確線序線號；

● 電子元器件測試功能：完成二極管，電阻的測試；

● 測試報告自動記錄功能；

● 復雜系統可以支持分系統進行線束測試。

技術指標

型號系列	電源	電池容量	環境	屏幕規格	重量(KG)	尺寸(mm) 長寬高
BKWP-64/128	110V- 240V 50HZ	6200mAh 16.8V	存儲溫度：-20℃- +60℃ 使用溫度：-10℃- +50℃ 測試精度條件在開機預熱30分鐘后和環境相對濕度低于50% 高度：3000米最大相對濕度：90%在溫度為31℃	9.7英寸 1024*768	3	30021055
BKWP-256/320		6200mAh 16.8V		13.3英寸 1920*1080	8	360270150
BKWP-512/640/1024		18600mAh 16.8V		15．6英寸 1920*1080	12	390285180

測量指標：

測試項	參數	最小	最大	精度
導通短斷測試	導通電阻	0.1歐	10歐	±0.1 ohm
		10歐	100 歐	±1%
		100歐	500K歐	±1%
		500K歐	2M歐	±5%
	短路電阻	1歐	100K歐	±5%
元器件測試	二極管正向壓降	0.1V	5V	±5%
	二極管反向漏電流	1uA	200mA	±5%
	電容（選配）	10pf	100mF	±5%
	電感（選配）	0.1uH	100mH	±5%
	電阻	0.1歐	10歐	±0.1 ohm
		10歐	100 歐	±1%
		100歐	500K歐	±1%
		500K歐	2M歐	±5%
絕緣電阻	絕緣電阻范圍	100K 歐	500M歐	±5%
	絕緣電阻范圍	500M歐	1000M歐	±10%
	DC電壓	DC100v	DC1000v	±5%
	上升時間	100ms	60S	±1ms
	電壓保持時間	100ms	999s	±1ms
	檢測電流	10uA	5mA	±5%
耐壓測試(選配)	AC電壓	AC100V	AC1000V	±5%
	上升時間	500ms	60S	±1ms
	電壓保持時間	500ms	999s	±1ms
	檢測電流	10uA	10mA	±5%

型號概述：

型號	通道數	功能說明	分布式	測試項目	絕緣電壓
BKWP-64	64	短斷路、絕緣測試	支持	電阻，絕緣，二極管	DC1000V
BKWP-128	128	短斷路、絕緣測試	支持	電阻，絕緣，二極管	DC1000V
BKWP-256	256	短斷路、絕緣測試	支持	電阻，絕緣，二極管	DC1000V
BKWP-320	320	短斷路、絕緣測試	支持	電阻，絕緣，二極管	DC1000V
BKWP-512	512	短斷路、絕緣測試	支持	電阻，絕緣，二極管	DC1000V
BKWP-640	640	短斷路、絕緣測試	支持	電阻，絕緣，二極管	DC1000V
BKWP-1024	1024	短斷路、絕緣測試	支持	電阻，絕緣，二極管	DC1000V

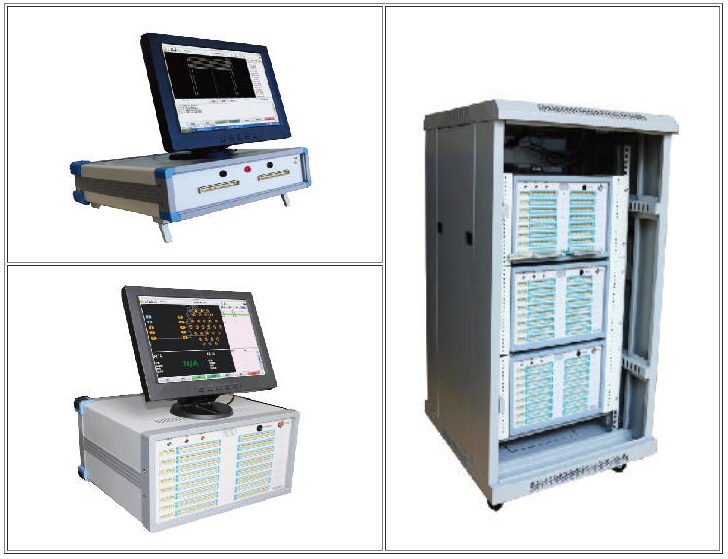

BKWT桌面式系列

BKWT系列是桌面式線束檢測儀，主要面向各類線束加工企業及相關使用線束產品整機制造廠家等，廣泛應用于汽車、電動自行車、摩托車、船舶、航空、火箭、重型機械、家電、電腦、通信設備等領域，為各種線束、線纜的安全性、精確性提供檢測，是檢測各種線束，線纜品質的先進的線束檢測儀。

BKWT系列測試電壓范圍覆蓋DC 0V-1000V，單機測試通道覆蓋128-4096通道，提供豐富的配件，并可以按照用戶需求定制生產適配器，廣泛應用于生產線檢測，可以自動輸出合格標簽條碼，測試記錄自動存儲在云服務器上。

功能概述

●自學習測試功能：檢測未知線纜線束的連接關系及精確電阻值；

●導通功能：導線的通路、短路、斷路、插針錯位、連接不良等造成的連接關系混亂；

●絕緣測試功能：自動完成多點的絕緣測試，升壓時間、測試時間均可調，測試電壓DC50V遞增；快速測試線與線間、線與殼體間絕緣電阻；

●耐壓測試功能：自動完成多點的耐壓測試，升壓時間、測試時間均可調，測試電壓AC50V遞增；快速測試線與線間、線與殼體間漏電流；

●查線號測試功能：輔助裝配，可迅速查找節點準確線序線號；

●電子元器件測試功能：完成二極管，電阻的測試；

●測試報告自動記錄功能；

●復雜系統可以支持分系統進行線束測試；

技術指標

測試項	參數	最小	最大	精度
導通測試	測點速度	128	4096	512點/秒
導通短斷測試	導通電阻	0.001歐	10歐	±0.01 ohm(四線制設備)
		0.1歐	10歐	±0.1 ohm
		10歐	100 歐	±1%
		100歐	500K歐	±1%
		500K歐	2M歐	±5%
	短路電阻	1歐	100K歐	±5%
元器件測試	二極管正向壓降	0V	6V	±5%
	二極管反向漏電流	1uA	200mA	±5%
	電容（選配）	10pf	100mF	±5%
	電感（選配）	0.1uH	100mH	±5%
	電阻	0.1歐	10歐	±0.1 ohm
		10歐	100 歐	±1%
		100歐	500K歐	±1%
		500K歐	2M歐	±5%
絕緣電阻	絕緣電阻范圍	100K 歐	500M歐	±5%
	絕緣電阻范圍	500M歐	1000M歐	±10%
	DC電壓	DC100v	DC1000v	±5%
	上升時間	100ms	60S	±1ms
	電壓保持時間	100ms	999s	±1ms
	檢測電流	10uA	5mA	±5%
耐壓測試	AC電壓	AC100V	AC1000V	±5%
	上升時間	500ms	60S	±1ms
	電壓保持時間	500ms	999s	±1ms
	檢測電流	10uA	10mA	±5%

規格指標

型號系列	電源	環境	屏幕規格	重量(KG)	尺寸(mm) 長寬高
BKWT-X128/X256	110V- 240V 50HZ/60HZ	存儲溫度：-20℃ - +60℃ 使用溫度： -10℃ - +50℃ 測試精度條件在開機預熱30分鐘后和環境相對濕度低于50% 高度：3000米最大相對濕度90%在溫度為31℃	12.1英寸 1024*768	6.2	35030095
BKWT-X512/X1024			12.1英寸 1024*768	17	355355210
BKWT-X4096			12.1英寸 1024*768	60	355355840

BKWT系列主要型號

型號	通道數	功能說明	分布式	測試項目	絕緣電壓
BKWT-4XXX	128-4096	短斷路	不支持	短路、短路、錯位	DC6V
BKWT-5XXX	128-4096	短斷路、導通電阻	不支持	電阻、二極管	DC6V
BKWT-6XXX	128-4096	短斷路、導通電阻絕緣測試	不支持	電阻、二極管、絕緣，	DC1000V
BKWT-8XXX	128-4096	短斷路、絕緣,耐壓測試	不支持	電阻、二極管、絕緣，耐壓	DC1000V AC1000V
BKWT-9XXX	128-1024	四線制，短斷路、絕緣,耐壓測試	不支持	四線制精密電阻、二極管、絕緣，耐壓	DC1000V AC1000V

說明：每個型號系列可選通道分別為128、256、512、1024、2048、4096.

BKWH高壓線束檢測系列

BKWH高壓線束檢測系列主要是面向新能源汽車高壓線束的測試設備，新能源汽車普遍使用使用高達300V~600V甚至更高的電壓平臺，而高壓電纜正是用于連接高電壓電池、逆變器、空調壓縮機、三相發電機和電動機，從而實現動力電能的傳輸。新能源汽車由于電壓高的特點，要求測試設備提供高達DC8000V/AC6000V測試信號輸出，BKWH系列可以自動完成高壓電纜的導通、絕緣、耐壓測試，獨有的高壓脈沖檢測技術技術，可以在25uS內快速切斷放電現象，保證測試對象和人員的安全。

功能概述：

●自學習測試功能：檢測未知線纜線束的連接關系及精確電阻值；

●導通功能：導線的通路、短路、斷路、插針錯位、連接不良等造成的連接關系混亂；

●絕緣測試功能：自動完成多點的絕緣測試，升壓時間、測試時間均可調，測試電壓DC50V遞增；快速測試線與線間、線與殼體間絕緣電阻；

●耐壓測試功能：自動完成多點的耐壓測試，升壓時間、測試時間均可調，測試電壓AC50V遞增；快速測試線與線間、線與殼體間漏電流；

●高壓放電監測功能：在耐壓測試時，監視被測電纜在50uS的短周期的放電現象，放電發現后，在最短時間內對所加高壓進行收斂，并判定電纜失效。此方式可靠的再現高壓檢測，并可最大限度的減少對被測物體的因加高壓所受的影響，提高了檢測的安全性。

●查線號測試功能：輔助裝配，可迅速查找節點準確線序線號；

●電子元器件測試功能：完成線纜測溫電阻的測試；

●測試報告自動記錄功能。

測試指標

測試項	參數	最小	最大	精度
導通短斷測試	導通電阻	0.01Ω	10Ω	±1%±0.1Ω
		10Ω	100Ω	±1%
		100Ω	500KΩ	±1%
		500KΩ	2MΩ	±1%
	導通電流	0.1A	1A	±5%
元器件測試	電阻	0.01Ω	10Ω	±1%±0.1Ω
		10Ω	100Ω	±1%
		100Ω	500KΩ	±1%
		500KΩ	2MΩ	±1%
絕緣電阻	絕緣電阻范圍	100KΩ	1000MΩ	±5%
		1000MΩ	3000MΩ	±10%
		3000MΩ	10000MΩ	±15%
	DC電壓	DC100V	DC1000V	±5%
	上升時間	100ms	60s	±1ms
	電壓保持時間	100ms	999s	±1ms
	檢測電流	10uA	5mA	±5%
耐壓測試 (AC,DC) BKWH-3XXX	AC電壓	AC100V	AC2500V	±5%
	DC電壓	DC100V	DC3500V	±5%
	上升時間	500ms	60S	±1ms
	電壓保持時間	500ms	999s	±1ms
	AC電流	10uA	10mA	5%
	DC電流	1uA	2mA	5%
耐壓測試 (AC,DC)BKWH-5XXX	AC電壓	AC100V	AC5000V	±5%
	DC電壓	DC100V	DC6000V	±5%
	上升時間	500ms	60s	±1ms
	電壓保持時間	500ms	999s	±1ms
	AC電流	10uA	10mA	5%
	DC電流	1uA	2mA	5%
